Hvordan man skelner kvaliteten af ​​LCD -skærmens fleksible kabel

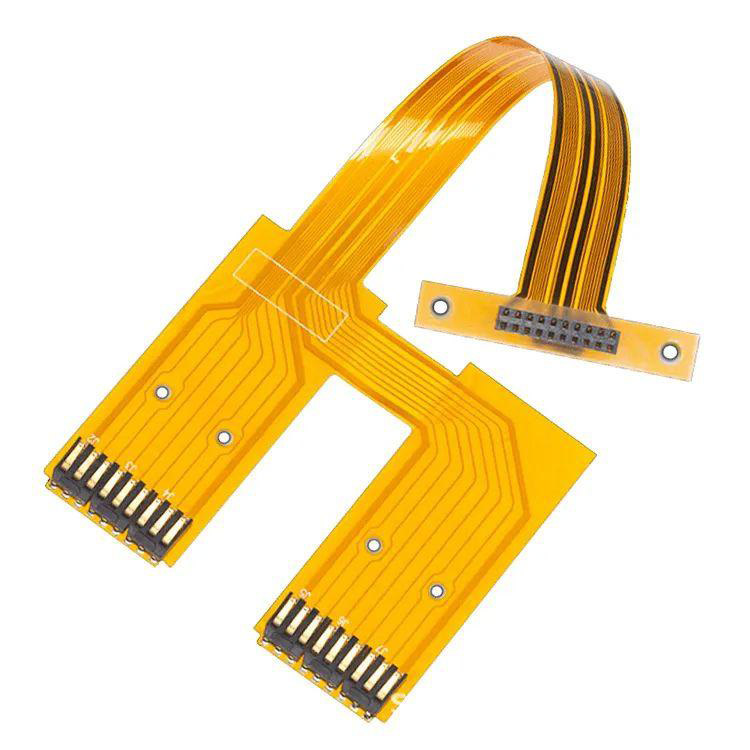

     Kunder spørger ofte, hvordan de kan skelne kvaliteten af ​​LCD -skærmens fleksible kabler. Først og fremmest skal vi vide, hvad fleksible kabler er. Fleksible kabler kaldes også fleksible flade kabler (FFC). De bruges hovedsageligt til at forbinde LCD -skærme og andre kredsløbskort til at transmittere signaler eller strøm. Kvaliteten påvirker direkte visningseffekten og stabiliteten.

      Hvis kunder støder på skærmbilleder og ønsker at kontrollere, om de er forårsaget af fleksible kabler, kan de tjekke fra følgende aspekter, herunder udseende, materiale, proces og funktionel test for at skelne:

Det skal bemærkes, at skærmen muligvis ikke vises normalt undertiden ikke på grund af selve det fleksible kabel, men på grund af interfaceoxidation eller bundkortproblemer, men det fleksible kabel er det nemmeste at kontrollere som en forbindelseskomponent. Derfor skal flere faktorer betragtes som omfattende, og du kan ikke bare se på et punkt.

A. Udseendeinspektion: Foreløbig dom af FPC -kvalitet

1. overfladeintegritet

· Fleksibelt kabel af høj kvalitet: glat og flad overflade, uden ridser, revner, indrykkning eller folder (især ved kanterne og folderne).

· Fleksibelt kabel af dårlig kvalitet: Der kan være åbenlyse ridser, skrælning af overfladen eller lokale fremspring/depressioner på grund af dårlig produktionsproces (let at skjule snavs eller pause).

2. Status for guldfinger (kontakt ende)

Guldfingeren er den vigtigste del af forbindelsen mellem det fleksible kabel og grænsefladen, der direkte påvirker kontaktens ydelse:

· Høj kvalitet: Guldfingeren har ensartet farve (lyst guld), intet oxidlag på overfladen (ingen sort eller hvid), ingen ridser eller deformation og pæne kanter.

· Dårlig kvalitet: Guldfingeren kan være mørk, oxideret (sort/hvid), ridset, eller kanten kan være ru på grund af dårlig formpræcision (let at sidde fast eller dårlig kontakt, når den indsættes i grænsefladen).

3. fleksibilitet og styrke af kabelselegemet

Det fleksible kabel skal tage højde for både "blødhed" og "sejhed", og det er ikke let at bryde efter gentagen bøjning:

· Høj kvalitet: Kabellegemet kan naturligt reboundes, når den forsigtigt foldes med hånden (ikke-voldelig bøjning) uden åbenlyse folder; Lederen (intern kobbertråd) har ingen brud lyd, når den strækkes.

· Dårlig kvalitet: kan være for stiv (isoleringslag er for tyk) eller for blød (leder er for tynd) og kan bryde eller delaminere efter bøjning flere gange (isoleringslag og leder er adskilt).

B. Materiale og proces: Bestemmer holdbarhed og signaloverførsel

1. isoleringslag og dækker lagmateriale

Materialet i isoleringslaget (det ydre lag, der indpakker lederen) og dækker lag (belægning for at beskytte guldfingeren) på det fleksible kabel påvirker direkte temperaturmodstanden og korrosionsbestandigheden:

· Høj kvalitet: Normalt kan PET (polyester) eller høj temperaturresistent PVC anvendes med stærk temperaturresistens (-40 ℃ ~ 125 ℃) og kemisk korrosionsbestandighed;

· Dårlig kvalitet: kan bruge genanvendt plast eller billig PVC med dårlig temperaturresistens (blødgøring og deformation ved høj temperatur).

2. ledermateriale og struktur

Ledere er for det meste kobberfolie eller tinnet kobbertråd, som direkte påvirker ledningsevnen og oxidationsmodstand:

· Høj kvalitet: Lederen er elektrolytisk kobber med høj renhed (≥99,9%), fortinnet jævnt (moderat tykkelse) og har ingen oxidationspladser; Tværsnitsarealet opfylder standarden (såsom 0,1 mm², 0,15 mm² osv.), Og modstandsværdien er lav (kan verificeres ved at måle on-resistensen med et multimeter).

· Dårlig kvalitet: Genanvendt kobber eller urent kobber kan anvendes, tinningslaget er tyndt og ujævnt (lokal kobbereksponering er let at oxidere), lederen er for tynd (utilstrækkelig tværsnitsareal), og modstandsværdien er høj (forårsager signaldæmpning eller utilstrækkelig strømforsyning).

3. krympningsproces (samling med stik)

Hvis det fleksible kabel er blevet krympet med stikket (såsom FPC -stik), skal krympekvaliteten kontrolleres:

· Høj kvalitet: Crimping er stram, lederen er i fuld kontakt med stikkålene (ingen dislokation eller løshed), isoleringslaget er nøjagtigt afskåret (ingen restadhæsion) og den samlede fasthed.

· Dårlig kvalitet: Løs krympning (utilstrækkelig kontakt mellem leder og pin), resterende isoleringslag (mulig kortslutning) eller offset krympestilling (hvilket får nogle stifter til at undlade at udføre).

C. Funktionel test: Bekræft faktisk ydeevne

At dømme efter udseende og materiale alene er muligvis ikke nok, og faktisk testbekræftelse er påkrævet:

1. Kontinuitetstest (multimeter)

Brug resistensområdet (bipområdet) på multimeteret til at måle kontinuiteten af ​​stifterne svarende til guldfingrene i begge ender af det fleksible kabel:

· God kvalitet: Alle stifter, der skal udføres, skal bip (modstand ≤ et par ohm); Pins uden forbindelseskrav bør ikke udføres (uendelig).

· Dårlig kvalitet: Der kan være en kredsløbspause (intet bip på en bestemt pin), en kortslutning (ledning af irrelevante stifter) eller unormal modstandsværdi (såsom> 10Ω, hvilket resulterer i signaldæmpning).

2. Signal transmissionstest (udskiftningsmetode)

Hvis LCD-skærmen har problemer som skærmstøj, flimrende, sort skærm osv., Kan den erstattes med et kendt blødt kabel af høj kvalitet:

· Normal display efter udskiftning → det originale bløde kabel kan blive beskadiget eller af dårlig kvalitet;

· Stadig unormal efter udskiftning → Problemet kan være på skærmen, bundkortet eller interface.

3. holdbarhedstest (observation af langvarig brug)

Til scenarier med højfrekvent brug (såsom mobiltelefoner, skærme) kan ydelsen af ​​det bløde kabel efter gentagen tilslutning og frakobling og bøjning observeres:

· Høj kvalitet: Ingen dårlig kontakt eller brud efter flere måneders brug;

· Lav kvalitet: Guldfingeroxidation, kabelkropsbrud eller signalinstabilitet på kort tid (såsom 1 ~ 2 uger).

      Baseret på ovennævnte vurderinger skal bløde kabler af høj kvalitet opfylde følgende krav: ingen skade på udseendet, lyse guldfingre uden oxidation, varmebestandigt og korrosionsbestandige materialer, god ledende ledning og præcis krympningsproces. Hvis skærmen er unormal, skal du prioritere kontrol af det bløde kabel (især guldfingre og bøjninger), som hurtigt kan verificeres ved udskiftningsmetode og multimeter -test. Shenzhen HonGjia-teknologi fokuserer på forskning og udvikling, produktion og salg på 1,14-tommer-12,1-tommer LCD-skærme og understøtter berøringsskærme med 12 års industrioplevelse. De FPC'er, vi bruger, er meget pålidelige, modstandsdygtige over for oxidation og har god fleksibilitet. Guldindholdet i plug-in guldfingre er 1,5-2,0 μ, hvilket er velegnet til militær industri, instrumenter og udstyr, forbrugerelektronik og andre produkter. Vi har tjent mange Fortune 500 -virksomheder og har modtaget ros fra kunder. Vores produkter skal gennemgå 12 inspektionsprocesser fra indgående materialer til forsendelse, så kunderne ikke har bekymringer.
