Er det bedre at bruge et B TO B-stik eller et guldfingerstik til fleksible skærmkabler?

       Mange kunder støder på dette problem, når de vælger en skærm: Nogle fleksible skærmkabler bruger B2B-stik, mens andre bruger direkte guld-finger-stik. De er usikre på, hvad de skal vælge. Shenzhen Hongjia Technology Engineering giver en simpel analyse her:

1. Konnektorløsning

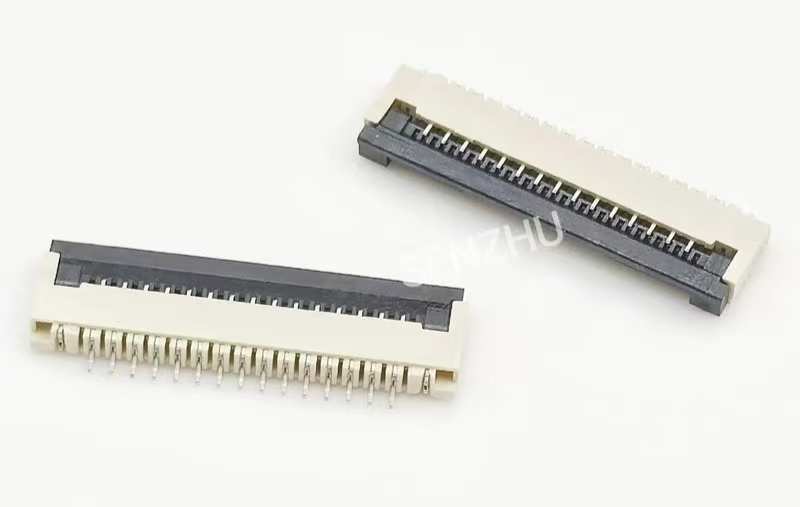

Denne metode kræver et separat stik (normalt et ZIF- eller LIF-stik), der er loddet på bundkortet. Det fleksible printkort indsættes direkte i dette stik og sikres med et låsehåndtag.

· Fordele:

· Høj pålidelighed: Den mekaniske låsemekanisme sikrer en stærk forbindelse, som effektivt modstår vibrationer og stød og giver stabil kontaktmodstand.

· Nem montering og reparation: Nem at bruge for operatører med en stor justeringstolerance. Hvis skærmen eller kablet er beskadiget, kan låsemekanismen nemt åbnes for udskiftning uden at beskadige bundkortet.

· Interfacebeskyttelse: Konnektoren fungerer som et "offer", hvor slid primært forekommer på selve stikket, mens loddepuderne på bundkortet er beskyttet. Udskiftning af stikket er langt billigere end at reparere bundkortet.

• Ulemper:

• Pladsbelægning: Selve stikket har en vis højde, hvilket udgør en udfordring for design, der sigter efter ekstrem tyndhed og lethed.

• Højere omkostninger: Øger materialeomkostningerne for stikket.

• Kompleks struktur: Kræver plads og højde til stikket i bundkortets layout.

2. Opløsning til direkte indføring af guldfinger

Denne metode indsætter direkte guldfingrene (udsatte guldbelagte puder) på FPC-kablet i de tilsvarende fjedre eller slidser på bundkortet, afhængigt af trykket fra eksterne strukturer (såsom metalskærme, skruer eller plastikrammer) for at bevare kontakten.

• Fordele:

• Ekstrem tyndhed og lethed: Eliminerer højden af ​​stikket, hvilket gør det til den foretrukne løsning til at opnå ultratynde design.

• Lave omkostninger: Eliminerer et stik, hvilket reducerer omkostningerne ved masseproduktion markant.

• Enkel struktur: Forenkler bundkortets layout.

• Ulemper:

• Høj pålidelighedsrisiko: Kontaktkvalitet afhænger helt af ensartetheden og holdbarheden af ​​det påførte ydre tryk. Efter længere tids brug kan trykket løsne sig, hvilket fører til dårlig kontakt. Vibrationer og fald kan også nemt påvirke forbindelsen.

• Svært at samle: Opretning kræver ekstrem præcision, hvilket typisk kræver automatiseret udstyr. Manuel betjening er vanskelig og tilbøjelig til at beskadige guldfingrene på grund af fejljustering.

• Næsten umulig at reparere: Efter nogle få indsættelser og fjernelser kan guldfingrene slides eller blive beskadiget. Under reparationer kan direkte træk i kablet nemt få guldfingrene til at løsne eller deformere bundkortets kontakter, hvilket resulterer i permanent skade.

3. Hvordan skal vi så vælge?

• Vælg et stik, hvis:

• Produktet har høje krav til pålidelighed og skal modstå visse vibrations- og stødmiljøer (f.eks. bildisplays, industrielt udstyr).

• Produktet skal være nemt at fremstille og reparere (f.eks. almindelige bærbare computere, skærme).

• Konventionelle forbrugerelektronikprodukter, hvor den interne plads ikke er ekstremt begrænset.

• Vælg et direkte guldfingerstik, hvis:

• Tyndhed og lethed er de højeste prioriteter, og en vis vedligeholdelse og nem montering er acceptable (f.eks. interne forbindelser i avancerede ultratynde bærbare computere og tablets).

• Ekstremt omkostningsfølsomt og kræver massive produktionsvolumener, højpræcisionsautomatiseret udstyr sikrer højt montageudbytte.

• Designet som "engangs" og kræver næsten ingen adskillelse efter samling (f.eks. skærmkabelforbindelserne inde i mange mobiltelefoner).

     I dagens forbrugerelektronikindustri er begge teknologier meget udbredte, og de optræder ofte i den samme enhed. For eksempel, i en ultratynd bærbar computer, kan hovedforbindelsen mellem bundkortet og skærmen bruge direkte guld-finger stik for tyndhedens skyld, mens forbindelserne mellem bundkortet og komponenter som touchpad og tastatur kan bruge traditionelle stik. Hvis pålidelighed og vedligeholdelse er vigtigere end at spare en brøkdel af en millimeter i tykkelse, så er stik et mere pålideligt og modent valg. Hvis du bygger et ultratyndt, omkostningsfølsomt nyt produkt med en højpræcision automatiseret produktionslinje, bør du nøje overveje den direkte guld-finger-konnektorløsning.
