Analyse af applikationsscenarier for 7-tommer IPS-landskabsskærm med 1024×600 opløsning, MIPI 2-kanals, 24-PIN kapacitiv berøringsskærm

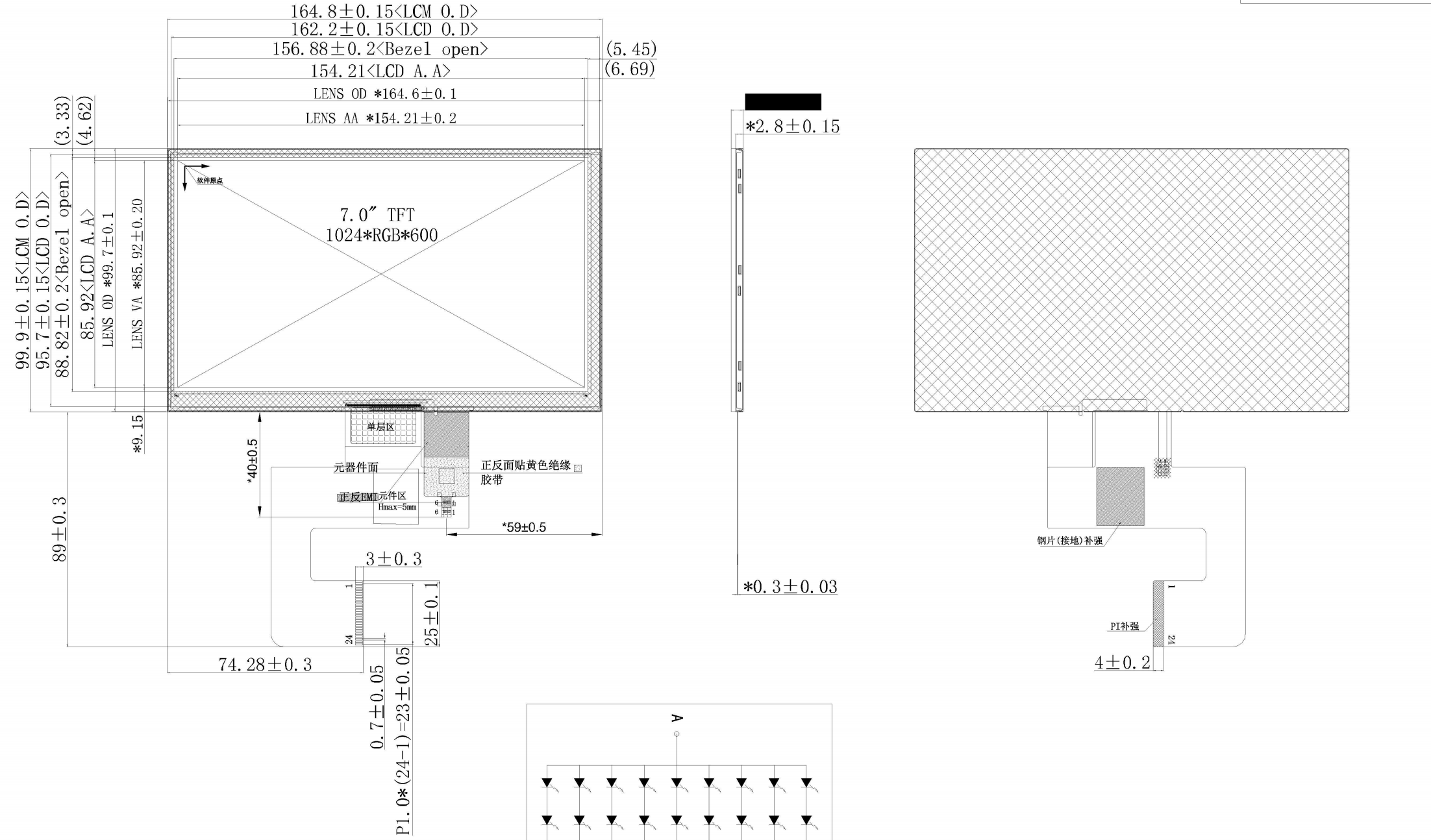

       7-tommer TFT-landskabsskærme har typisk en opløsning på 1024*600 og et 4-kanals MIPI-interface. 2-kanals LCD-skærme er sjældne, og dem, der integrerer det kapacitive berøringsskærmkabel med LCD-skærmkablet, er endnu sjældnere, hvilket øger arbejdsbyrden for hardwareingeniører. Shenzhen Hongjia Technology-ingeniører har med succes masseproduceret 7-tommer IPS-landskabsskærme med en opløsning på 1024*600, en 2-kanals MIPI-grænseflade og en kapacitiv berøringsskærm. 24-PIN-stikket integrerer berøringsskærmen og displaysignalerne med et enkelt kabelinterface for lettere kundedesign.

       7 tommer, 1024×600 (ca. 15:9 billedformat, tæt på 16:9). Dette er en typisk entry-level til mid-range skærmspecifikation, omkostningseffektiv og i stand til at opfylde de fleste grundlæggende grafiske interface-skærmbehov, men dens pixeltæthed (ca. 169 PPI) er ikke så høj som skærme med højere opløsning. IPS (In-Plane Switching) giver fordele som brede betragtningsvinkler, god farvegengivelse og høj konsistens. Uanset betragtningsvinklen er dæmpningen af ​​farve og lysstyrke minimal, hvilket gør den ideel til applikationer, der kræver flere seere eller betjening fra forskellige vinkler (såsom industriel kontrol, smart home control-systemer og bærbare enheder).

Fordele og relevante scenarier:

1. Cost-Performance Balance: Denne kombination giver fremragende værdi. IPS giver en overlegen seeroplevelse, mens MIPI sparer bordplads og strømforbrug. To kanaler giver tilstrækkelig båndbredde ved 1024×600@60Hz.

2. Foretrukket til indlejrede og bærbare enheder:

A. Industriel HMI: Industrielle berøringsskærme, instrumentgrænseflader; den brede synsvinkel på IPS giver operatørerne mulighed for at se klart fra forskellige positioner.

B. Smart Home Control: Home kontrolpaneler, smart gateway displays; MIPI-grænsefladen letter enhedens miniaturisering.

C. Bærbare medicinske enheder: Håndholdte testinstrumenter med højt strømforbrug og krav til pålidelighed.

D. Automotive Aftermarket/Auxiliary Displays: Som f.eks. bakkameraer, bagsædeunderholdningssystemer (bemærk kravene til automotive-grade).

E. Kommercielle enheder: POS-automater, selvbetjeningsterminaler, køsystemer.

F. Low-Power IoT-enheder: Avancerede informationsdisplayterminaler. 3. Analyse af båndbreddekrav: Beregn den omtrentlige krævede båndbredde.

3 Pixel Clock ≈ (Horizontale Pixels + Blanking) × (Lodrette rækker + Blanking) × Opdateringshastighed. Forenklet estimat: 1024×600@60Hz, RGB888 (24-bit farvedybde).

Datahastighed ≈ 1024 × 600 × 60 × 24 ≈ 884 Mbps. Den typiske teoretiske båndbredde for MIPI DSI 2-baner er over 1 Gbps (afhængigt af den specifikke clock-frekvens), tilstrækkeligt til jævnt at drive denne opløsning med en vis margin.

      Sammenfattende er en 7-tommer IPS (1024×600) landskabsskærm med MIPI 2 baner en moden løsning, der opnår en fremragende balance i omkostninger, skærmeffekt, strømforbrug og pladsbesættelse. Den er meget velegnet til forskellige indlejrede skærmapplikationer i mellemklassen, især i scenarier, der kræver brede betragtningsvinkler, farvekonsistens og pladsbesparelse.
