2,4-tommer LCD-skærmapplikation med 6-bit seriel RGB-grænseflade i elektroniske produkter

     2,4-tommer LCD-skærme med 240*320 opløsning er meget almindelige på markedet, og deres grænseflader er normalt standard.  I dag vil ingeniører hos Shenzhen Hongjia Technology dele en mindre almindelig grænseflade: 2,4-tommer TFT-skærmen med en 6-bit seriel RGB-grænseflade. Denne kombination giver en fremragende balance mellem omkostninger, ydeevne og designkompleksitet, og den bruges i vid udstrækning i lav- til mellemstore enheder, der kræver et vist niveau af skærmkvalitet.

1. Hvad er en 6-bit seriel RGB-grænseflade?

A. RGB: Henviser til at køre hver pixel på skærmen ved hjælp af røde, grønne og blå primære farvedatalinjer.

B. 6-bit: Angiver, at dybden af ​​hver farvekomponent (R, G, B) er 6 bit, dvs. 64 niveauer af gråtoner. Den kombinerede farvedybde af en enkelt pixel er 262K farver (64 * 64 * 64 = 262.144). Dette er lidt lavere i farvegengivelse end den almindelige 16-bit (65K farver) eller 24-bit (16.7M farver) RGB, men det er generelt tilstrækkeligt til mange ikke-professionelle billedapplikationer til det menneskelige øje.

C. Seriel: Dette er nøglen. I modsætning til traditionelle parallelle RGB-grænseflader (som kræver et stort antal data- og kontrollinjer såsom VSYNC, HSYNC, DE, D0-D15/23, sædvanligvis >20 linjer), transmitterer seriel RGB RGB-dataene for hver pixel gennem et par differentielle clock-linjer (CLK+/CLK-) og 3 par af differentielle datalinjer (GR+,-G-; B+,B-) ved høj hastighed.

D. Antal fysiske ledninger: 6 par differentialledninger + mulige jord- og elledninger, hvilket reducerer antallet af ledninger væsentligt (normalt kun 8-12 fysiske kabler).

E. Protokol: Følger normalt en forenklet form af MIPI D-PHY's DSI (Display Serial Interface) protokol eller en højere niveau variant af SPI grænsefladen. I forbruger-grade 2,4-tommer skærme, omtales det ofte blot som "seriel RGB" eller "SPI RGB interface", i det væsentlige ved hjælp af en serializer til at konvertere parallelle RGB-signaler til en seriel datastrøm.

 2. Kombinerede fordele (Hvorfor dette design?)

Denne kombination af "lille skærmstørrelse + medium til lav farvedybde + seriel interface" demonstrerer følgende kernefordele i applikationer:

A. Væsentligt reduceret ledningsføring: Dette er den mest fremtrædende fordel. Reduktion af antallet af ledninger fra 20+ i en parallel grænseflade til omkring 10 resulterer i:

Mindre plads krævet til routing mellem hovedcontrolleren og skærmen, hvilket potentielt reducerer antallet af PCB-lag og forenkler layoutet.

Brugen af ​​mindre, billigere FPC-stik, sparer plads og styklisteomkostninger.

Færre ledninger fører til en lavere fejlrate ved forbindelsespunkter og lettere anti-interferensdesign.

B. Reducerede omkostninger:

PCB-omkostninger, stikomkostninger og monteringsomkostninger er alle reduceret på grund af færre ledninger.

Antallet af GPIO'er, der kræves af hovedkontrolchippen, er reduceret, hvilket giver mulighed for at vælge en mere økonomisk MCU eller MPU med færre ben.

C. Reduceret strømforbrug:

Serielle differentialsignaler har et lavere spændingssving og mindre elektromagnetisk interferens, hvilket resulterer i lavere strømforbrug sammenlignet med parallelle TTL-niveausignaler.

Færre ledninger betyder mindre parasitisk kapacitans, og den nødvendige effekt til kørsel reduceres tilsvarende.

D. Opfyldelse af præstationskrav:

For en 2,4-tommer QVGA-skærm er det samlede antal pixels 76.800. Ved en opdateringshastighed på 60 Hz er den nødvendige databåndbredde cirka: 76800 * 18 bit/pixel * 60 Hz ≈ 83 Mbps. Selv med 6-bit farve (18 bit/pixel) er den typiske hastighed for en seriel grænseflade (hundredvis af Mbps til over 1 Gbps) mere end tilstrækkelig, hvilket giver rigelig frihøjde.

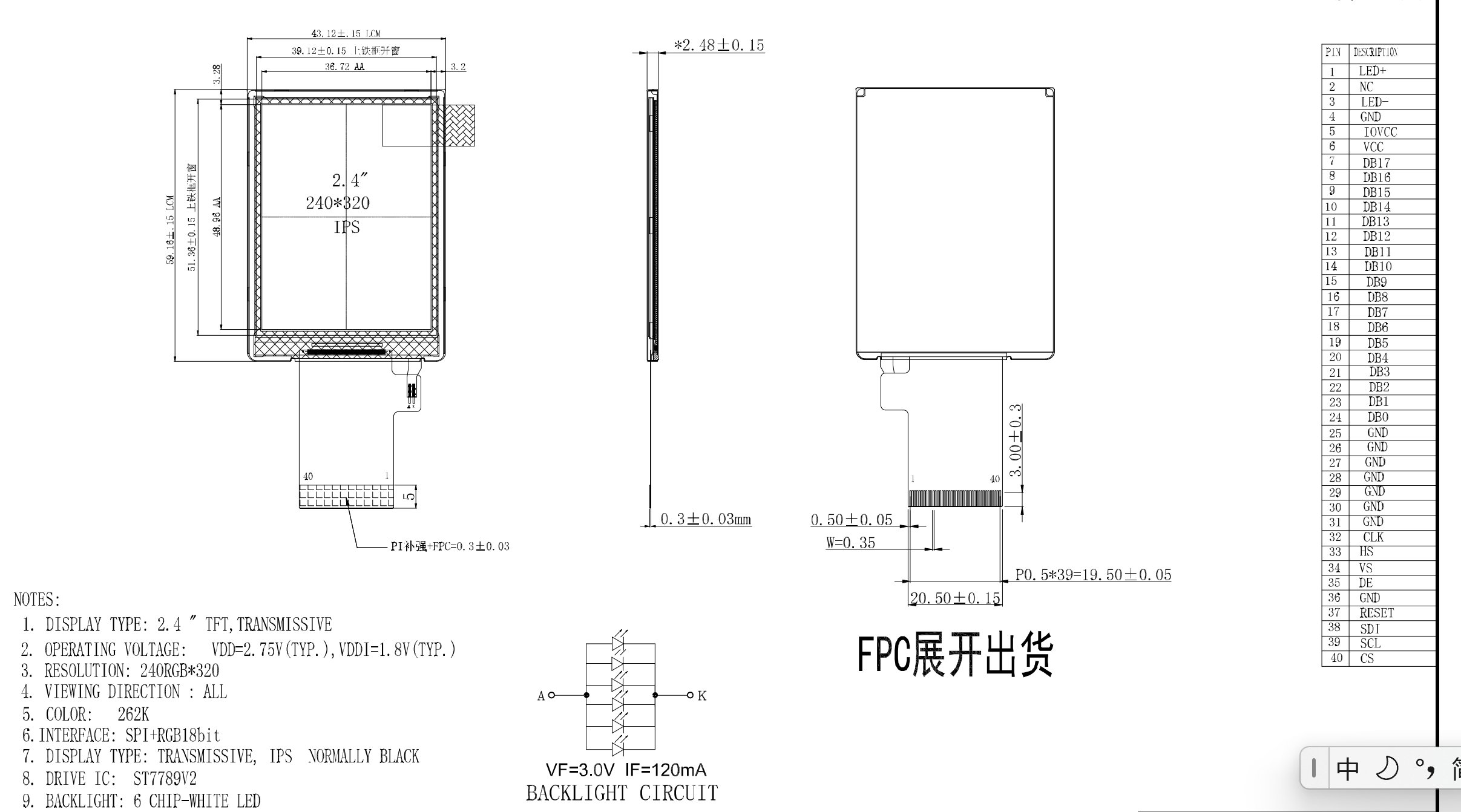

     Shenzhen Hongjia Technology masseproducerer 2,4-tommer LCD-skærme med et 6-bit seriel RGB-interface, model HJ2408-18-A1.  Vi modtager gerne henvendelser fra kunder via e-mail. Den 2,4-tommer LCD-skærm med en 6-bit seriel RGB-grænseflade er en yderst optimeret indlejret skærmløsning. Gennem nøgleteknologien til interface-serialisering opnår den forenklet design, forbedret pålidelighed og reducerede samlede omkostninger uden at ofre væsentlig visuel oplevelse (til små, ikke-professionelle billedapplikationer), hvilket gør det til et af de klassiske valg til skærme i moderne kompakte smartenheder.
