Hardwaredesignteknikker til 2,0-tommer HD TFT-skærme (480*360 opløsning, RGB-grænseflade) i håndholdte enheder

     Hardware design til en2,0-tommer HD-landskabsskærm(480*360 opløsning, RGB-grænseflade) i håndholdte enheder fokuserer på balancering af skærmkvalitet, strømforbrug, fysisk plads og pålidelighed. Følgende er nøgledesignteknikker og overvejelser opsummeret af ingeniører hos Shenzhen Hongjia Technology:

I. Interface og signalintegritet

1. Valg af RGB-grænseflade

Prioriter brugen af ​​RGB565 (16-bit) eller RGB666 (18-bit) parallelle grænseflader for at sikre tilstrækkelig databåndbredde til 480*360 opløsning ved 60Hz (kræver et pixelur på ca. ~20MHz).

Hvis interfacespændingen på hovedcontrolleren ikke svarer til LCD'ens (f.eks. 1,8V vs. 3,3V), skal der tilføjes en niveauskiftende IC (såsom TXS0108E) eller en modstandsdeler kombineret med en buffer.

2. Signal Routing Optimering

Længdetilpasning og impedans: Det anbefales, at RGB-datalinjer (D[0:17]) er længdematchede inden for deres gruppe (med en afvigelse på ≤100 mils); clock line (PCLK) bør længde-matches uafhængigt og dirigeres væk fra højhastigheds-støjkilder.

Jordbeskyttelse og afskærmning: På FPC (Flexible Printed Circuit) eller PCB skal du bruge GND-linjer til at isolere RGB-signaler fra støjkilder såsom baggrundsbelysningen PWM og strømforsyningslinjer.

Termination Matching: Hvis transmissionsafstanden overstiger 10 cm, kan der tilføjes en seriemodstand (22Ω–100Ω) i LCD-enden for at undertrykke signalrefleksioner.

II. Strømforsyning og strømforbrugskontrol

1. Multi-Channel Power Supply Design

Typiske krav omfatter: VDD (logisk spænding, typisk 3,3V/1,8V), VCI (driverspænding, ~3,3V) og baggrundsbelysning LED-drevspænding (spænder fra 3,5V til 20V, afhængigt af antallet af LED'er i serie).

Det anbefales at bruge en støjsvag LDO (såsom TPS7A47) til at levere VDD og VCI, for derved at forhindre bølgestøj fra at skifte strømforsyning i at forstyrre skærmens ensartethed.

2. Baggrundsbelysning strømbesparende strategier

Denne specifikke skærm har en baggrundsbelysning bestående af 6 LED'er, der leverer en høj lysstyrke på 800 nits for at sikre klar læsbarhed selv under direkte sollys. Alternativt kan en højeffektiv LED-driver-IC (såsom LP8556) bruges til at understøtte et hybrid kontrolskema, der kombinerer PWM-dæmpning (anbefalet >1 kHz for at forhindre flimren) og analog dæmpning.

Automatisk lysstyrkejustering: Inkorporer en sensor for omgivende lys (såsom APDS-9301) for dynamisk at justere baggrundsbelysningen baseret på omgivende lysforhold, og derved opnå strømbesparelser på over 30 %.

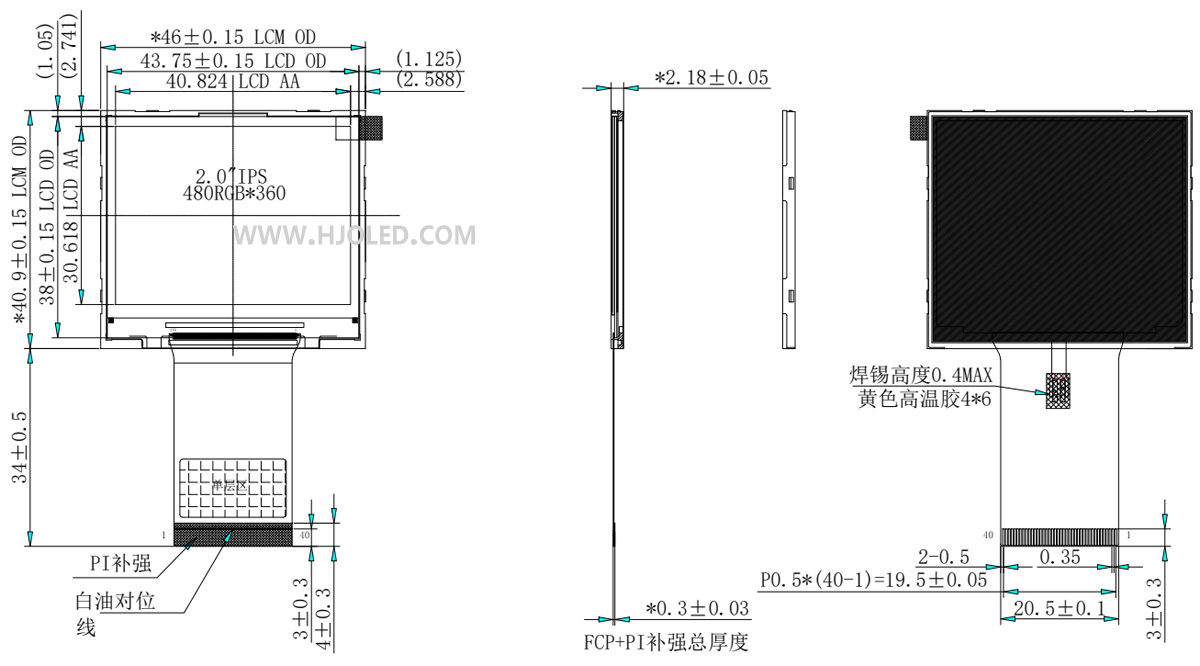

3. 2,0-tommer HD TFT-skærm: Dette er en landskabsorienteret skærm med en opløsning i høj opløsning på 480 × 360 pixels. Den bruger ST7701S driver IC og et RGB interface. Når du designer bundkortet, er det vigtigt at verificere, at værts-CPU'en understøtter højopløsningsskærme og RGB-grænsefladen for at forhindre scenarier, hvor CPU'en mangler kapacitet til at drive skærmen effektivt. 480 × 360 landskabskonfigurationen har et billedformat på 4:3; derfor skal scanningsretningen konfigureres korrekt under softwareinitialisering (typisk via MV/MX/MY-bits i 0x36-kommandoen) for at forhindre, at det viste billede bliver roteret 90 grader.

III. EMC og interferensimmunitet

1. LCD-modulafskærmning

Placer ledende skum mellem baggrundsbelysningsmodulet og printkortet; pak derudover FPC (Flexible Printed Circuit) ind i kobberfolie og jord det for at minimere udstrålet støj.

2. Afkobling af strømforsyning

Ved hver strømforsyningsindgang skal du installere en 10 μF keramisk kondensator parallelt med en 0,1 μF højfrekvent kondensator, og placere dem i umiddelbar nærhed af LCD-stikket.

3. Synkroniseringssignalbeskyttelse

Indsæt ferritperler (såsom BLM18PG121SN1) i serie med HSYNC- og VSYNC-signalerne for at filtrere højfrekvent støj fra.

IV. Test og verifikation

1. OpstartssekvensbekræftelseBekræft, at strømforsyningen og signaltimingsekvenserne for både værtscontrolleren og LCD-modulet overholder kravene specificeret i deres respektive datablade (f.eks. en nulstillingspulsbredde på >10 ms).

2. Displaykvalitetstest

Brug ensfarvede og skakternet testmønstre til at inspicere for farvepletter, flimren og billedvedholdenhed (spøgelse). Brug et oscilloskop til at måle PCLK (pixel clock) jitter; denne værdi bør forblive under 5 % af urperioden.

3. ESD-beskyttelse

Installer et TVS-diodearray (såsom SRV05-4) ved FPC-grænsefladen for at sikre overensstemmelse med IEC 61000-4-2 Level 4-standarden.

     Gennem implementeringen af ​​de førnævnte designstrategier er det muligt at opnå en stabil high-definition skærmydeevne inden for et begrænset fysisk fodaftryk og derved forlænge batterilevetiden for håndholdte enheder. Vi anbefaler, at når en prototype først er produceret, prioriteres at teste strømforbrug og EMI, samt at udføre FPC-holdbarhedsvalidering som forberedelse til masseproduktion. Shenzhen Hongjia Technology kan prale af 12 års specialiseret ekspertise inden for forskning og udvikling, fremstilling og salg af skærme fra 1,14 til 12,1 tommer, sammen med deres tilhørende berøringsskærme. Vores omfattende produktsortiment omfatter skærme med høj opløsning, høj lysstyrke og uregelmæssigt formede skærme med en bred vifte af grænseflademuligheder. Vi opererer fra vores egne dedikerede produktionsfaciliteter udstyret med fuldt automatiseret produktionsmaskineri, og vi betjener stolt adskillige Fortune 500-virksomheder verden over. Derudover tilbyder vi en 36-måneders eftersalgsservicegaranti, hvilket sikrer, at du får fuld ro i sindet.
