Anvendelse af en 2,2-tommer IPS LCD (480x800 opløsning, MIPI-grænseflade) i actionkameraer

      Med den stigende popularitet af actionkameraer i de senere år er forbrugernes forventninger til skærmkvalitet steget markant. I dag introducerer ingeniører fra Shenzhen Hongjia Technology en 2,2-tommer høj opløsning farveskærm med 480x800 opløsning, en MIPI-grænseflade og smalle rammer. Den er ideel til produkter, der kræver grafik af høj kvalitet; specifikt er denne 2,2-tommers skærm et typisk valg for den fremadvendte søger på "tommel-" eller "lomme"-actionkameraer. I stedet for at fungere som den primære interaktive grænseflade, fungerer den som en ekstra skærm, der tilbyder lavt strømforbrug, en kompakt formfaktor og fuld betragtningsvinkel til real-time forhåndsvisning og statusafspilning. Nedenfor er en analyse af denne 2,2-tommer skærms anvendelse i actionkameraer.

A. Justering af specifikationer og anvendelsestilfælde

Størrelse/opløsning: 2,2" + 480×800 (velegnet til portræt 16:9 eller roteret liggende retning); PPI ≈ 407. Dette giver meget finere detaljer end de tidlige 2-tommer 320×240-skærme, der findes i actionkameraer, hvilket sikrer, at menutekst, eksponeringsrammer og den røde "REC"-indikator forbliver tydeligt synlig.

IPS-panel: 170° fuld synsvinkel. Farverne forskydes eller udvaskes ikke, når du bruger en selfie-stang i omvendt greb, sidemontering på en hjelm eller drejer håndleddet, hvilket gør den langt overlegen i forhold til TN-paneler til indramning af actionbilleder.

MIPI DSI Interface: Understøtter hurtige billedopdateringer uden bevægelsessløring eller spøgelser.

B. Specifikke roller i actionkameraer

1. Realtidssøger (alternativ til EVF)

Kamera CSI-2 input til SoC → ISP-behandling → DRM/GPU-overlejringer OSD (batteriniveau, opløsning, gyrostabiliseringsikoner) → DSI direkte output til skærmen. MIPI's lav-latency karakter holder preview-frame-forsinkelsen inden for én frame under 1080P/4K-optagelse - langt mere praktisk end forhåndsvisning via en smartphone-app over Wi-Fi.

2. Hurtige menuer og afspilning

Enkelt-knaps cykling til indstillinger som opløsning, billedstabiliseringsskift og TF-kortformatering; giver brugerne mulighed for at skrubbe gennem statuslinjen og gennemgå klip direkte på skærmen efter optagelse, verificere sammensætning og tjekke for sløring uden at skulle oprette forbindelse til en telefon. 3. Selfie-indramningshjælp

Når et tommelfingerkamera bæres på brystet eller monteres på styret, er objektivet ude af syne; denne skærm giver brugeren mulighed for at bekræfte deres indramning.

4. Strømbesparende implementering

C. Fordele, ulemper og begrænsninger

Velegnet til: Tommelfingerkameraer, retro CCD-kameraer, instant-kameraer, gimbal-kameraer og letvægtsmodeller, der kræver indramning på enheden uden smartphone-afhængighed.

Ikke egnet til: Primære interaktive berøringsskærme (lille størrelse; en bredde på 480 pixel bliver trang, når der vises fem ikoner) eller 4K-menu-thumbnail-browsing (utilstrækkelig opløsning; kræver nedsampling).

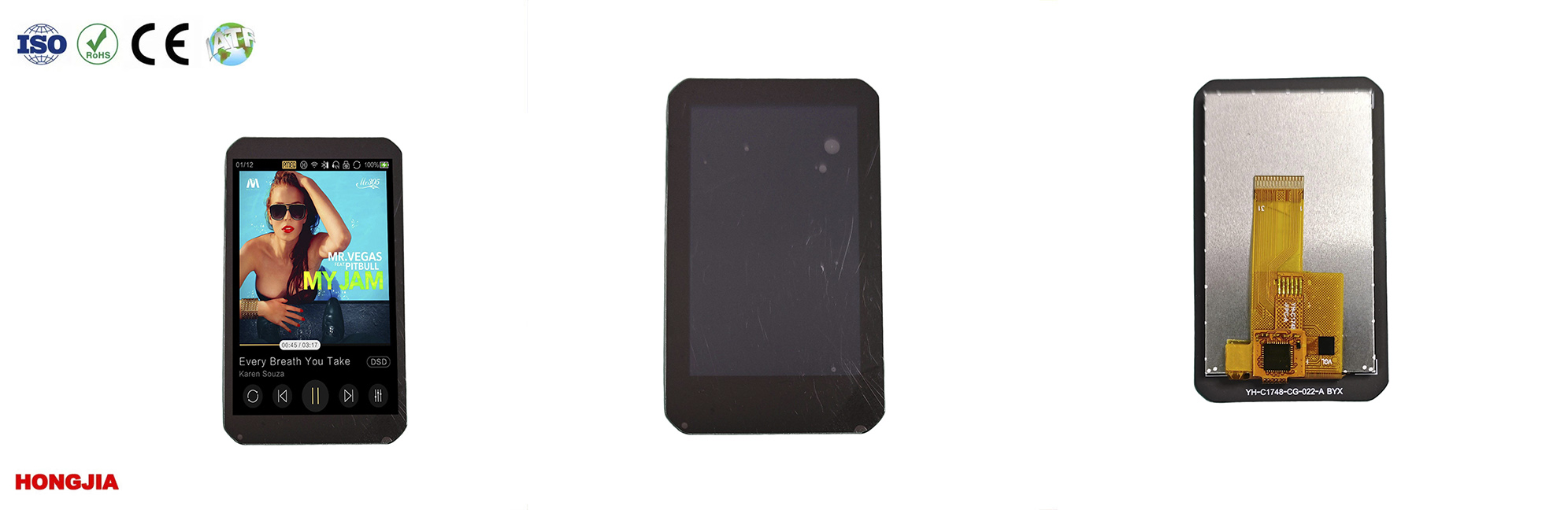

     Hvis du prioriterer skærmkvalitet i en kompakt formfaktor, anbefaler vi den skarpe 2,2-tommer (480x800) skærm i høj opløsning. Den har smalle rammer, en højhastigheds MIPI-grænseflade og fremragende omkostningseffektivitet og fås med en integreret kapacitiv flerpunkts-touchskærm. For en standard, masseproduceret mulighed anbefaler vi vores 2,2-tommer IPS-skærm (model HJ2201-01). Vi modtager gerne henvendelser via e-mail og tilbyder også skræddersyede løsninger.
