Hvad er et 3,1 tommer TFT LCD RGB-interface, og hvorfor er det kritisk for indlejret skærmdesign?

De3,1 tommer TFT LCD med RGB interfaceer meget udbredt i indlejrede systemer, industrielle kontrolpaneler, medicinsk udstyr, håndholdte instrumenter og forbrugerelektronik. Denne artikel giver en dyb teknisk og praktisk forståelse af, hvordan denne skærm fungerer, hvorfor RGB-grænsefladen er vigtig, hvordan den integreres i systemer, og hvilke udfordringer ingeniører står over for under design og implementering. Den forklarer også udvælgelseskriterier, almindelige faldgruber, fejlfindingsstrategier og applikationer fra den virkelige verden for at hjælpe udviklere og produktdesignere med at træffe informerede beslutninger.

Indholdsfortegnelse

• 1. Introduktion til 3,1 tommer TFT LCD RGB-interface
• 2. Forståelse af TFT LCD-teknologi
• 3. Hvad gør RGB-grænsefladen speciel?
• 4. Systemarkitektur og signalflow
• 5. Tekniske nøglespecifikationer forklaret
• 6. Fordele ved RGB Interface Displays
• 7. Begrænsninger og tekniske udfordringer
• 8. Applikationer i Real-World-enheder
• 9. Retningslinjer for design og integration
• 10. Sammenligning med andre grænseflader
• 11. Fejlfinding af almindelige problemer
• 12. Udvælgelsesvejledning for ingeniører
• 13. Ofte stillede spørgsmål
• 14. Konklusion og kontaktoplysninger

1. Introduktion til 3,1 tommer TFT LCD RGB-interface

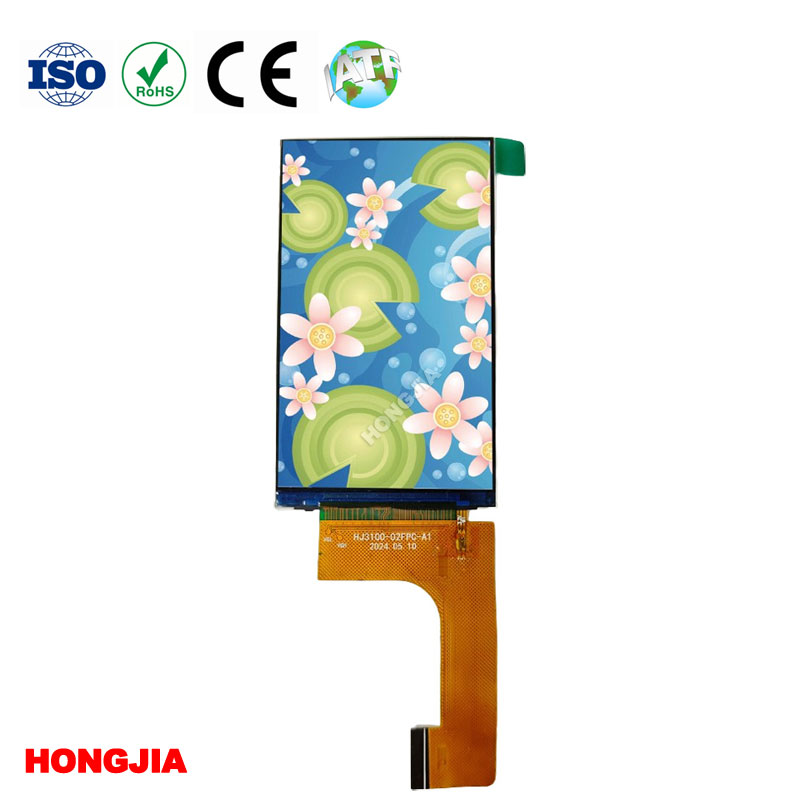

De3,1 tommer TFT LCD RGB interfaceer en kompakt skærmløsning designet til indlejrede systemer, der kræver visuelt output af høj kvalitet i et lille fodaftryk. TFT-teknologi (Thin Film Transistor) muliggør aktiv matrixkontrol, hvilket sikrer skarpe billeder, hurtige responstider og nøjagtig farvegengivelse.

I modsætning til serielle grænseflader som SPI eller I2C transmitterer RGB-grænsefladen pixeldata parallelt, hvilket gør den i stand til at understøtte højere opdateringshastigheder og jævnere grafisk ydeevne. Dette gør den særligt velegnet til applikationer, hvor visuelle opdateringer i realtid er essentielle.

2. Forståelse af TFT LCD-teknologi

TFT LCD'er er en type aktiv matrix LCD, der bruger tyndfilmstransistorer til at styre hver pixel individuelt. Denne struktur forbedrer kontrasten, reducerer krydstale og forbedrer den generelle billedstabilitet.

Nøglekomponenter omfatter:

• Flydende krystallag til lysmodulering
• Baggrundsbelysningsenhed til belysning
• Farvefiltre til RGB-repræsentation
• Tyndfilmstransistormatrix til pixelkontrol

Størrelsen på 3,1 tommer vælges ofte til bærbare enheder, hvor pladsen er begrænset, men visuel klarhed stadig er afgørende.

3. Hvad gør RGB-grænsefladen speciel?

RGB-grænsefladen er en parallel datatransmissionsmetode, der sender røde, grønne og blå farvesignaler samtidigt. Hver pixel er defineret af en kombination af disse tre signaler, hvilket muliggør præcis farvekontrol.

Kerneegenskaber:

• Parallel datatransmission (8/16/18/24-bit RGB)
• Høj opdateringsevne
• Visuelle opdateringer med lav latens
• Direkte pixelmapping fra controller til skærm

Fordi det omgår kompleks seriel afkodning, bruges RGB-grænseflader i vid udstrækning i præstationsfølsomme indlejrede systemer.

4. Systemarkitektur og signalflow

Et typisk 3,1 tommer TFT LCD RGB-system består af en mikrocontroller eller processor, skærmdriver-IC og selve LCD-panelet.

Signalflowproces:

1. CPU/GPU genererer rammebufferdata
2. RGB-signaler udsendes via parallel GPIO eller LCD-controller
3. Synkroniseringssignaler (HSYNC, VSYNC, DE) justerer frame timing
4. TFT-panelet modtager pixeldata linje for linje
5. Skærmdriver opdaterer pixelmatrix i overensstemmelse hermed

Timing nøjagtighed er afgørende. Ethvert misforhold i synkroniseringssignaler kan føre til flimren, rivning eller forvrængede billeder.

5. Tekniske nøglespecifikationer forklaret

Forståelse af specifikationer hjælper med at sikre korrekt systemintegration:

6. Fordele ved RGB Interface Displays

RGB-grænsefladen tilbyder flere ydeevnefordele, der gør det til et foretrukket valg til indlejrede systemer.

• Høj opdateringsydelse:Ideel til grafik i realtid
• Lav latenstid:Direkte pixeloverførsel minimerer forsinkelse
• Bedre billedkvalitet:Ingen kompressionsartefakter
• Hardware enkelhed:Enkelt skærmcontrollerdesign

Disse fordele er især vigtige i applikationer som medicinsk overvågning, industrielle dashboards og bærbart testudstyr.

7. Begrænsninger og tekniske udfordringer

På trods af dets fordele kommer RGB-grænsefladedesign med udfordringer.

• Kræver mange GPIO-ben (højt antal pinde)
• Kompleks PCB-routing for signalintegritet
• Højere EMI-følsomhed
• Begrænset skalerbarhed til store skærme

Ingeniører skal omhyggeligt designe layout og jordingsstrategier for at undgå støjinterferens og tidsfejl.

8. Applikationer i Real-World-enheder

Den 3,1 tommer TFT LCD RGB-grænseflade er bredt udbredt på tværs af industrier:

• Industrielle kontrolpaneler
• Håndholdte medicinske diagnostiske værktøjer
• Smart home kontrol interfaces
• Bærbare måleinstrumenter
• Forbrugerelektronik (GPS, POS-terminaler)

Dens balance mellem størrelse, ydeevne og omkostninger gør den meget alsidig.

9. Retningslinjer for design og integration

For at sikre optimal ydeevne bør ingeniører følge disse designprincipper:

• Oprethold streng timingsynkronisering for HSYNC og VSYNC
• Brug impedanskontrollerede PCB-spor
• Hold signallinjer så korte som muligt
• Anvend korrekte strømafkoblingskondensatorer
• Optimer firmwareopdateringshastigheder

Korrekt implementering sikrer stabil skærmydelse og langsigtet pålidelighed.

10. Sammenligning med andre grænseflader

RGB er fortsat det foretrukne valg til kompakte, højhastigheds-indlejrede visualiseringssystemer.

11. Fejlfinding af almindelige problemer

Almindelige problemer omfatter:

• Flimrende display på grund af timing uoverensstemmelse
• Forkerte farver fra forkert konfigureret bitdybde
• Blank skærm forårsaget af manglende synkroniseringssignaler
• Støjinterferens fra dårlig jording

Løsninger:

• Bekræft ur og synkroniseringssignaltiming
• Tjek firmwarekonfigurationsindstillingerne
• Forbedre PCB-layout og afskærmning
• Brug korrekt spændingsregulering

12. Udvælgelsesvejledning for ingeniører

Når du vælger et 3,1 tommer TFT LCD RGB-modul, skal du overveje:

• Opløsningskrav til din ansøgning
• Mulighed for MCU eller processorinterface
• Strømforbrugsbegrænsninger
• Driftsmiljø (temperatur, fugtighed)
• Lysstyrkekrav til indendørs/udendørs brug

En velafstemt skærm reducerer udviklingstiden markant og forbedrer brugeroplevelsen.

13. Ofte stillede spørgsmål

Q1: Hvorfor foretrækkes RGB-interface til indlejrede systemer?
Fordi det giver hurtig, direkte pixeldataoverførsel med minimal latenstid.

Q2: Er en 3,1 tommer TFT LCD velegnet til udendørs brug?
Ja, hvis den har tilstrækkelig lysstyrke og anti-refleksbehandling.

Q3: Kræver RGB-interface en dedikeret controller?
Ja, de fleste systemer kræver en LCD-controller eller MCU med RGB-outputunderstøttelse.

Q4: Hvad forårsager flimren i TFT LCD'er?
Ukorrekte synkroniseringssignaler eller ustabil strømforsyning.

Q5: Kan RGB-interface bruges i batteridrevne enheder?
Ja, men strømoptimering er påkrævet på grund af højere dataaktivitet.

14. Konklusion og kontaktoplysninger

Den 3,1 tommer TFT LCD RGB-grænseflade er fortsat en af ​​de mest effektive og udbredte skærmløsninger inden for indlejret systemdesign. Dens evne til at levere billeder af høj hastighed og høj kvalitet gør den uundværlig i industrielle, medicinske og forbrugerapplikationer. En vellykket implementering kræver dog omhyggelig opmærksomhed på timing, layout og systemintegration.
