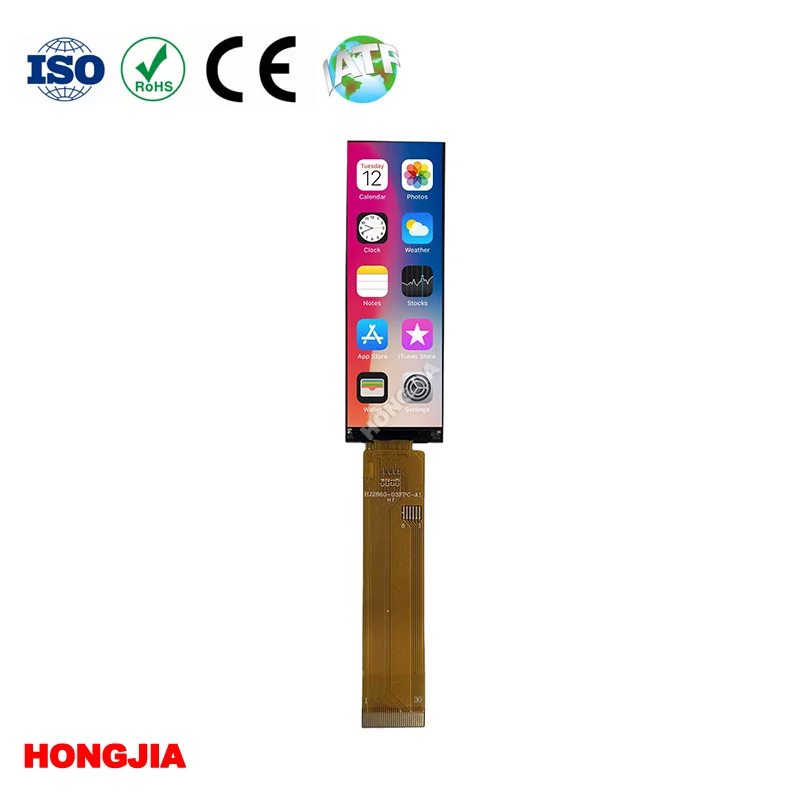

Hvorfor er 2,86 tommer 220×648 bar-type display det smarte valg til kompakte grænsefladedesign?

I en verden af ​​smarte hjemmeenheder, apparater og industrielle kontroller bliver brugergrænseflader mindre, mere kreative og mere krævende. Behovet for skærme, der kan formidle information på trange steder uden at ofre læsbarheden, har drevet populariteten af ​​bar-type skærme. De2,86 tommer 220×648 bar-type skærmfraHongjiatilbyder et smalt, aflangt format med en opløsning på 200×648 pixels og IPS fulde visningsvinkler, hvilket gør det velegnet til statuspaneler, menugrænseflader og rulledisplays. Denne artikel undersøger produktets specifikationer, grænseflademuligheder og tilpasningstjenester, og hvorfor det er blevet et praktisk valg for designere, der søger en kompakt skærmløsning til smarte hjem, apparater og industrielle applikationer.

Når standardrektangler ikke passer til designet?

Mange moderne produkter - smarte termostater, kaffemaskiner, lydsystemer og kontrolpaneler - kræver skærme, der formidler information i et begrænset fodaftryk. En standard rektangulær skærm spilder ofte plads eller tvinger til kompromiser i produktlayout. Bar-type skærme løser denne udfordring ved at give et smalt, aflangt format, der passer pænt ind i slanke produktdesigns, mens de leverer tilstrækkelig opløsning til at vise statusindikatorer, menuer eller rulletekst. De2,86 tommer 220×648 bar-type skærmfraHongjiaer specielt designet til disse applikationer og tilbyder en kompakt formfaktor med en opløsning, der balancerer indholdskapacitet med pladseffektivitet.

Displayets 200×648 pixelantal, fordelt over en 2,86-tommers diagonal, giver rigelig plads til statuslinjer, numeriske udlæsninger eller simple grafiske elementer uden behov for et større, dyrere panel. Det aflange billedformat er særligt velegnet til applikationer, hvor skærmen skal passe ind i en smal ramme, eller hvor traditionelle firkantede skærme ser malplacerede ud. Dette format har fundet vej til apparater, hjemmeautomatiseringscontrollere, bærbare instrumenter og mange andre produkter, hvor pladsen er trang, men informationen ikke kan kompromitteres.

Tekniske specifikationer

Følgende tabel opsummerer de vigtigste specifikationer for2,86 tommer 220×648 bar-type skærmfraHongjia.

Disse specifikationer fremhæver skærmens egnethed til en række indendørs applikationer med et bredt temperaturområde for pålidelig drift i forbruger- og industrimiljøer.

Grænsefladefleksibilitet og integration

En af de vigtigste fordele ved denne skærm er dens understøttelse af flere grænsefladeprotokoller. De2,86 tommer 220×648 bar-type skærmunderstøtter SPI-, MCU- og QSPI-grænseflader, hvilket giver designere fleksibilitet til at vælge den kommunikationsprotokol, der bedst matcher deres mikrocontroller-kapacitet. Dette eliminerer behovet for kompleks grænsefladekonvertering og reducerer de samlede systemomkostninger.

Driver-IC, GC9B72, er designet til at håndtere skærmens opløsning og farvedybde effektivt. Med understøttelse af 262K farver kan skærmen gengive jævne gradienter og detaljeret grafik, hvilket gør den velegnet til applikationer ud over simpel tekst eller numeriske udlæsninger. De 6 baggrundsbelyste LED'er giver en typisk luminans på 400 cd/m², hvilket sikrer klar synlighed i de fleste indendørs miljøer. Til applikationer, der kræver højere lysstyrke, kan baggrundsbelysningen indstilles til at opfylde specifikke krav.

Det 30-benede standardstik forenkler integrationen med eksisterende designs, mens stikforbindelsen giver pålidelighed og nem montering. Skærmens tynde profil - kun 2,46 mm tyk - gør det muligt at integrere den i pladsbegrænsede kabinetter uden at tilføje unødvendig bulk.

Tilpasningstjenester

I erkendelse af, at forskellige applikationer har forskellige krav,Hongjiatilbyder flere tilpasningsmuligheder til denne skærm. Disse tjenester er designet til at hjælpe integratorer med at skræddersy skærmen til deres specifikke projektbehov uden at kræve et fuldstændigt redesign.

Justering af lysstyrke

Baggrundsbelysningens lysstyrke kan justeres op eller ned, fra strømbesparende indendørs niveauer til højere luminans til veloplyste omgivelser. Dette opnås ved at justere LED-konfigurationen eller driverstrømmen, hvilket giver fleksibilitet til forskellige brugsscenarier.

FPC-tilpasning

Det fleksible trykte kredsløb (FPC) kan modificeres med hensyn til længde, form, bøjningsretning eller bentildeling for at matche specifikke bundkortlayouts og stiktyper. Dette gør det muligt at integrere skærmen i design med ikke-standard mekaniske begrænsninger.

Touch Panel Integration

Kapacitive eller resistive berøringspaneler kan føjes til skærmen med muligheder for dækglastykkelse, overfladebehandling (anti-refleks, anti-refleks, anti-fingeraftryk) og form, der passer til produktdesignkrav.

Interface konfiguration

Skærmen understøtter SPI-, MCU- og QSPI-grænseflader. Interfacet kan fastgøres til en enkelt protokol eller konfigureres til at understøtte flere protokoller baseret på mikrocontrollerens muligheder uden at kræve hardware-redesign.

Mekaniske ændringer

Bezel, ramme eller den overordnede modultykkelse kan tilpasses til bedre at tilpasse sig produktets kabinet og installationsplads. Dette hjælper designere med at opnå en ren integration uden at ændre deres eksisterende mekaniske design.

Alle tilpasninger er bakket op afHongjia's 12-årige produktionserfaring, ISO-certificeret kvalitetskontrol og en 36-måneders eftersalgsgaranti. Virksomheden understøtter både små-batch-prototyper og masseproduktion med ensartet kvalitet.

Applikationer og brugssager

De2,86 tommer 220×648 bar-type skærmer velegnet til en række applikationer:

• Smart home paneler– Anvendes i termostater, lysstyringer og sikkerhedspaneler, hvor et smalt skærmformat passer problemfrit ind i vægmonterede designs.

• Apparat displays– Integreret i kaffemaskiner, ovne, vaskemaskiner og andre apparater for at vise status, indstillinger og betjeningsoplysninger.

• Industrielle kontrolgrænseflader– Anvendes i udstyrsstyringer, maskingrænseflader og instrumentering, hvor der kræves kompakte, pålidelige displays.

• Kommunikationsudstyr– Integreret i routere, netværksswitches og andre kommunikationsenheder til statusindikation.

• Håndholdte enheder– Velegnet til bærbare instrumenter og håndholdte terminaler, hvor pladseffektivitet er kritisk.

• Bilelektronik– Anvendes i enkle instrumentbrætindikatorer og klimakontrolpaneler.

Displayets bjælkeformat er særligt fordelagtigt i applikationer, hvor designere ønsker at skabe en markant visuel identitet, eller hvor en konventionel rektangulær skærm ikke ville passe med produktets æstetik.

Kvalitetssikring og produktionskapacitet

Hongjiadriver en fabrik på 3.000 kvadratmeter med 10.000-klasse og 1.000-klasse rene værksteder, fuldautomatisk COG- og FOG-bindingsudstyr og automatiserede baggrundslys-samlebånd. Virksomheden har ISO 9001, ISO 14001, ISO 45001 og ISO 13485 certificeringer, hvilket afspejler dets forpligtelse til kvalitet, miljøansvar og kvalitetsstandarder for medicinsk udstyr.

Produktionsanlægget er udstyret med fuldautomatiske COG bonding maskiner, FOG bonding maskiner, dispenseringsmaskiner, polarisatorplaceringsmaskiner og omfattende testudstyr, herunder saltspraytestere, lysstyrketestere og temperatur/fugtighedskamre. Dette udstyr sikrer ensartet kvalitet på tværs af produktionsserier og understøtter både standard- og specialordrer.

Virksomhedens kvalitetssikringsproces omfatter inspektion af indgående materiale, kvalitetstjek i processen og test af slutproduktet. Hver skærm testes for elektrisk ydeevne, optiske egenskaber og mekanisk integritet før forsendelse. Med en 12-måneders kvalitetssikringsperiode og 36-måneders eftersalgsservice,Hongjiayder langsigtet support til sine produkter.

Ofte stillede spørgsmål

Q: Hvad er opløsningen på denne skærm?

A: Skærmen har en opløsning på 200 (RGB) × 648 pixels, hvilket giver et smalt format med højt billedformat til statuslinjer, menuer og rullende indhold.

Q: Hvilke grænseflader understøtter skærmen?

A: Displayet understøtter SPI-, MCU- og QSPI-grænseflader, hvilket giver fleksibilitet til integration med forskellige mikrocontrollere.

Q: Er skærmen velegnet til udendørs brug?

A: Displayet er primært designet til indendørs applikationer. Til udendørs miljøer eller miljøer med høj lysstyrke kan baggrundsbelysningens lysstyrke øges gennem tilpasning.

Sp.: Kan et berøringspanel føjes til denne skærm?

A: Ja, kapacitive eller resistive berøringspaneler kan integreres med muligheder for dækglastykkelse og overfladebehandling.

Q: Hvilke certificeringer har Hongjia?

EN:Hongjiahar ISO 9001, ISO 14001, ISO 45001 og ISO 13485 certificeringer.

Q: Hvad er garantiperioden for dette produkt?

A: Produktet leveres med en 12-måneders kvalitetssikringsperiode og 36-måneders eftersalgssupport.

Konklusion

De2,86 tommer 220×648 bar-type skærmfraHongjiatilbyder en praktisk, pladseffektiv løsning til applikationer, der kræver et smalt visningsformat. Med sin IPS-teknologi, flere grænseflademuligheder og omfattende tilpasningstjenester giver den designere fleksibiliteten til at integrere en højkvalitetsskærm i kompakte produktdesigns. Bakket op af en 3.000 kvadratmeter stor fabrik, ISO-certificeringer og en 36 måneders eftersalgsgaranti,Hongjialeverer pålidelige produkter til smarte hjem, apparater, industri- og kommunikationsapplikationer. For forespørgsler, tekniske specifikationer eller for at diskutere dine tilpassede krav,deHongjiahold er til rådighedat give detaljerede produktoplysninger og professionel support.
