Hvad er grænsefladekravene til en 3,1-tommer 480x800 IPS-skærm?

En 3,1-tommer 480x800 IPS-skærm kræver en hybrid-grænsefladetilgang: en lavhastigheds-SPI-forbindelse for at initialisere driver-IC'en, parret med en højhastigheds 16-bit eller 18-bit parallel RGB-grænseflade til at overføre de faktiske pixeldata. På HONGJIA HJ3100-03 dirigeres disse signaler gennem et standard 39-bens FPC (Flexible Printed Circuit). For at drive denne skærm har du brug for en værtsmikrocontroller udstyret med en dedikeret hardware LCD-controller, nok RAM til at holde en 768KB rammebuffer og evnen til at generere præcise ur-, horisontale synkroniserings- og vertikale synkroniseringssignaler ved 60Hz.

39-pin SPI og 16-bit RGB-arkitekturen i HJ3100-03

Det 39-benede layout adskiller konfigurationsopgaver fra højhastighedsdatatransmission. Denne arbejdsdeling er strengt nødvendig for skærme med denne opløsning.

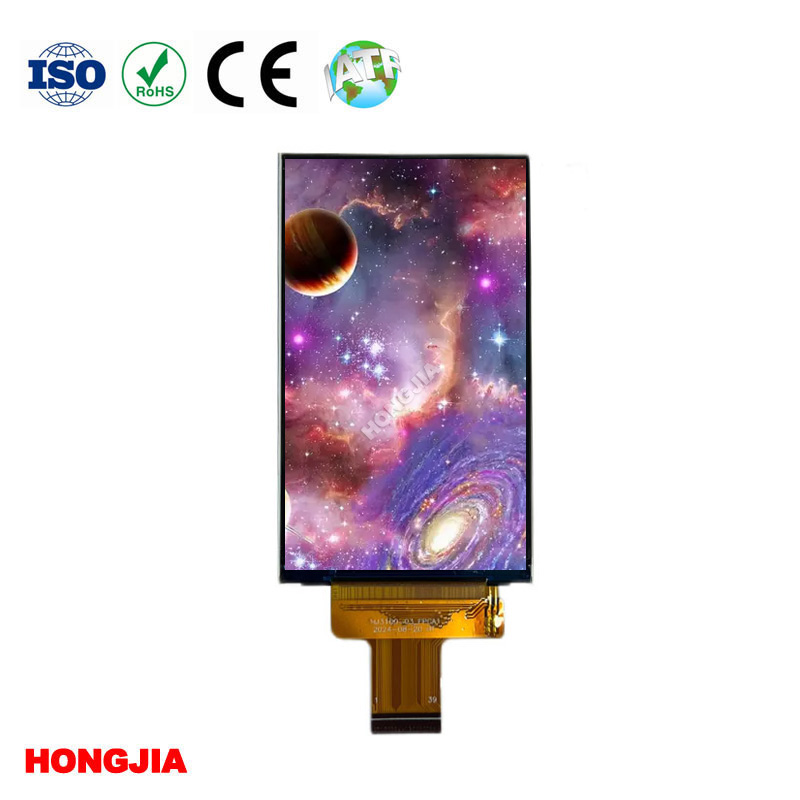

En 480x8003,1 tommer IPS-skærm 480x800 RGBskubber 384.000 pixels pr. frame. Kørsel ved 16-bit farvedybde (RGB565) og en standard 60Hz opdateringshastighed kræver flytning af ca. 368 megabit data pr. En standard SPI-bus kvæler den båndbredde. Hvis du forsøger at skubbe fuld video over SPI ved denne opløsning, maxer du omkring 10 til 15 billeder i sekundet, hvilket resulterer i en synligt træg grænseflade.

I stedet bruger værts-MCU'en 3-leder eller 4-leder SPI-benene udelukkende til initialisering. Du sender konfigurationsnyttelasten én gang ved opstart for at opsætte gammakurver, effektsekvens og skærmorientering. Efter at opsætningskommandoerne er registreret, overtager 16-bit RGB-grænsefladen det tunge løft for at streame rå pixeldata kontinuerligt. 39-bens standarden giver nok dedikerede datalinjer til at holde billedhastigheden jævn uden at få flaskehalse i hovedprocessoren.

Integrering af ST7701 Driver IC med Embedded Host Boards

ST7701 er en meget brugt driver IC til denne specifikke størrelse og opløsning, monteret direkte på glasset (COG). At få det til at tale med dit værtskort kræver streng opmærksomhed på hukommelse og timing.

En ukomprimeret 480x800 rammebuffer ved 16-bit farve fylder nøjagtigt 768KB RAM. De fleste entry-level mikrocontrollere har ikke så meget intern SRAM. Hvis din valgte MCU kommer til kort, bliver du nødt til at dirigere ekstern SDRAM på dit PCB, hvilket komplicerer boardlayoutet og øger EMI.

Timingtolerancer er lige så uforsonlige. ST7701 forventer et kontinuerligt, perfekt timet dot clock (PCLK) sammen med dataaktivering (DE), HSYNC og VSYNC signaler. Forsøg ikke at bit-bang en 16-bit RGB-grænseflade ved hjælp af generelle I/O-ben. Værten skal have en dedikeret RGB-hardwarecontroller (som LTDC på STM32-chips eller LCDC på NXP-dele). Manglende en enkelt urcyklus eller forsinkelse af VSYNC-impulsen med et par mikrosekunder resulterer i synlig skærmrivning, flimren eller et fuldstændigt rullende display.

Håndtering af varmeafledning i 1000-nit forseglede industrielle kabinetter

Høj lysstyrke kommer til en direkte termisk pris. At skubbe 1000 nits gennem en transmissiv, normalt sort LCD betyder, at de baggrundsbelyste LED'er kører tæt på deres maksimale nominelle strøm. I et udendørs laboratoriemiljø er dette sjældent et problem. Inde i et forseglet IP67 industrielt kabinet eller et udendørs håndholdt testinstrument bliver denne varme fanget.

Hvis du efterlader en luftspalte direkte bag skærmmodulet i en forseglet enhed, vil baggrundsbelysningens LED'er blive varme og nedbrydes for tidligt. Inden for måneder vil skærmens hvidbalance skifte mærkbart gul, og den generelle lysstyrke vil falde. Du skal sørge for en termisk flugtvej. Tekniske teams specificerer typisk en termisk ledende pude mellem metalbagsiden af ​​Liquid Crystal Display-modulet og en intern aluminiumskonstruktion, der gør selve chassiset til en heatsink.

Tilpasning af FPC'er og berøringspaneler til håndholdte medicinske og industrielle enheder

Off-the-shelf displaymoduler passer sjældent perfekt ind i specialiseret hardware. Standard 39-bens FPC-positionen kan kollidere med et batterihulrum i en blodiltmåler eller fremtvinge en akavet bordplacering i håndholdt skønhedsudstyr.

Bøjning af en FPC ud over dens mindste bøjningsradius for at tvinge en pasform vil forårsage mikrorevner i kobbersporene, hvilket fører til intermitterende visningsfejl på samlebåndet eller i marken. SZ Hongjia Technology Shares Limited ændrer FPC-længden, formen og pinoutet for at matche dit specifikke PCB-layout, hvilket eliminerer den mekaniske belastning.

Tilføjelse af kapacitiv berøring introducerer en anden variabel. For en medicinsk skærm på 3,1 tommer er et luftgab mellem berøringssensoren og skærmglasset et ansvar. Skiftende luftfugtighedsmiljøer forårsager kondensdannelse inde i dette hul, hvilket ødelægger synlighed og registrerer falske berøringsinput. Angivelse af optisk binding – hvor et klart flydende klæbemiddel binder berøringspanelet direkte til TFT-glasset – fjerner luftgabet, forbedrer slagfastheden og begrænser interne refleksioner.

Sikring af langtidsforsyning og lavvolumenforsøg til amerikanske ingeniørteams

Forsyningskædens volatilitet dikterer hardwaredesign lige så meget som tekniske specifikationer. Amerikanske teams, der designer industrielle kontrolsystemer eller medicinsk udstyr, fremstiller normalt i partier på 500 eller 5.000 enheder, ikke 500.000. Mange skærmproducenter prioriterer højvolumen forbrugerelektronik og vil udstede en End of Life-meddelelse (EOL) på et lille TFT LCD-modul med lidt advarsel.

At udskifte en skærm midt i produktionen er en dyr fejl. Det kræver et nyt boardlayout, nye firmware-timing-konfigurationer, og i tilfælde af medicinsk udstyr, fuldstændig re-certificering af produktet. SZ Hongjia retter sig specifikt mod det industrielle og medicinske marked ved at garantere langsigtet leveringsstabilitet og acceptere små prøveordrer til prototyping.

For at kunne integrere et 480x800-modul skal du have en MCU med en hardware-RGB-controller, en 768KB rammebuffer og et fysisk design, der tager højde for varme i baggrundsbelysningen. Hvis din hardware er klar til disse krav, kan duevaluere HJ3100-03-moduletfor at bekræfte pin-kompatibilitet med dit værtskort.
