Hvad skal du kontrollere, før du bruger en 3,5-tommer 640 × 480 MIPI-skærm?

Før godkendelse af en3,5 tommer vandret skærm 640x480 MIPI-interface, verificer fem ting: den faktiske aktive opløsning og orientering, dit værtskorts MIPI-krav, 30-bens pinout, den mekaniske tegning og leverandørens initialisering og optiske dokumentation. HONGJIAs HJ3450-02 passer måske til kompakte industri-, håndholdte, smart-home-, skønheds- og forbrugerprodukter, men en uløst specifikation kan skabe et dyrt redesign.

Bekræft først, om HJ3450-02 er et 640 × 480 horisontalt display eller et 480 × 800 portrætmodul

Det første svar afgøres ikke fuldt ud af den offentliggjorte information: produktbeskrivelsen identificerer HJ3450-02 som et 640 × 480 horisontalt display, mens specifikationstabellen separat viser 480(RGB) × 800. Behandl denne uoverensstemmelse som et teknisk spørgsmål, ikke en formateringsdetalje.

Løs specifikationskonflikten før prøveudtagning

Bed HONGJIA om at bekræfte den aktive matrixopløsning, pixelarrangement, native scanningsorientering, visningsretning og den nøjagtige revision af det modul, der citeres. Anmod om et aktuelt datablad og et foto eller en tegning, der identificerer det aktive område. Udled ikke orienteringen ud fra de udvendige dimensioner eller fra stikkets placering.

Et 640 × 480-modul og et 480 × 800-modul kan kræve forskellige UI-aktiver, rammebuffer-antagelser, initialiseringskommandoer og kabinetlayout. Hvis skærmen er fysisk vandret, men paneldataene er konfigureret til portrætscanning, har dit softwareteam muligvis brug for rotationsstøtte. Det kan påvirke opstartstid, hukommelsesbrug, berøringskoordinater og billedsammensætning.

Match den verificerede orientering til produktets brugergrænseflade og kabinet

For en håndholdt tester eller industriel kontrolgrænseflade kan vandret plads passe til trendgrafer, måleetiketter og to-søjlekontroller. Et portrætpanel kan være bedre til lister eller lodret stablede arbejdsgange. Bekræft valget i forhold til rammeåbningen, det aktive område, synsretningen, kabeludgangen og monteringsfunktionerne, før dit industrielle design fryses.

BrugHJ3450-02 produktsidesom udgangspunkt, så indhent den kontrollerede tegning til din citerede revision.

Hvad HONGJIA-modulet tilbyder for kompakte indlejrede grænseflader

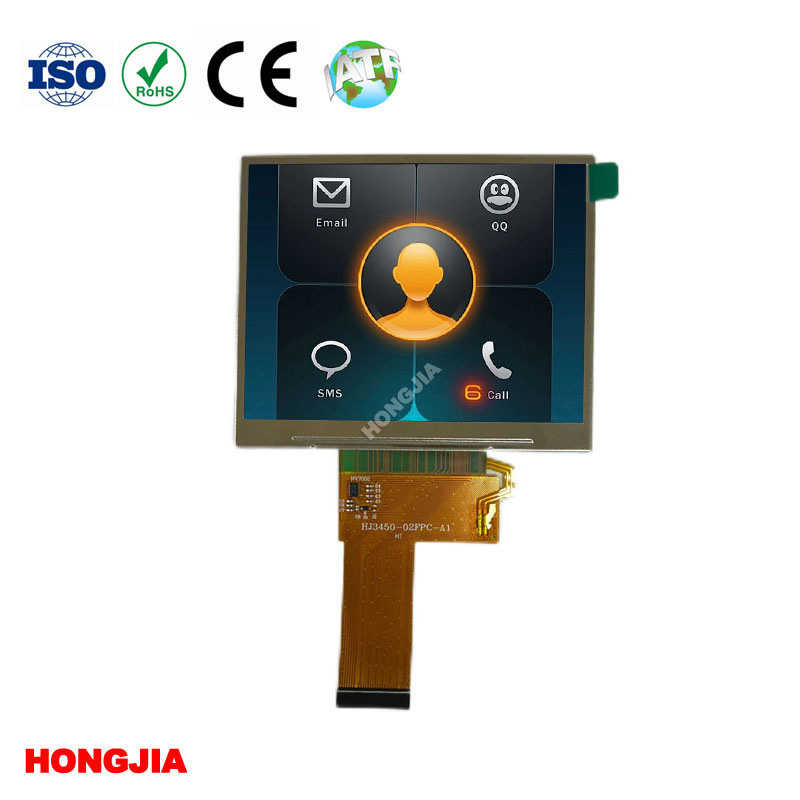

HJ3450-02 beskrives som et 3,5-tommer IPS transmissivt TFT LCD-modul med en NV3051F driver-IC, MIPI-interface og 30-bens forbindelse. Det anførte omrids er 76,2 × 63,2 × 3,5 mm, og det angivne driftstemperaturområde er -20°C til 70°C. Lysstyrke er angivet som valgbar op til 500 cd/m², så bekræft den nøjagtige lysstyrkebakke i stedet for at antage, at hver prøve bruger den maksimale værdi.

IPS kan hjælpe med at bevare mere ensartet farve og kontrast, da operatøren ser skærmen væk fra vinkelret. Det fjerner ikke behovet for at kontrollere den reelle betragtningsvinkel, kontrast, refleksioner fra dækglasset og læsbarheden under dit produkts lysforhold. "Transmissiv" betyder også noget: Modulet er beregnet til at blive set med baggrundsbelysning, ikke som et transflekterende panel, der kan læses i sollys.

Modulets størrelse og MIPI-forbindelse gør det til en kandidat til kompakte indlejrede systemer, herunder håndholdte testinstrumenter, industrielt udstyr, medicinsk-relateret udstyr, skønhedsenheder, smart-home-produkter, POS-hardware og forbrugerelektronik. Egnethed afhænger stadig af din værtsprocessor, optiske stak, kabinet og miljømål.

Kan dit værtskort drive 30-bens MIPI-forbindelsen?

Kun hvis værten understøtter panelets nøjagtige MIPI-DSI el- og softwarekrav. Et 30-bens stik beskriver den fysiske grænseflade; den fortæller dig ikke i sig selv vognbaneantal, vognbanehastighed, pixelformat, kommandosekvens, strømskinner eller kontrolmetode for baggrundslys.

Bekræft MIPI-baneantal, timing, initialiseringskommandoer, pinout og konnektororientering

Inden layout skal du anmode om den komplette pindefinition og bekræfte:

• MIPI-databaneantal, uradfærd og påkrævet datahastighed
• Understøttet pixelformat, farverækkefølge og video- eller kommandotilstand
• Horisontale og vertikale tidskrav
• Nulstilling, standby, opstart og nedlukningssekvens
• Panelforsyning, I/O-spænding, baggrundslysindgang og baggrundslysstrømområde
• FPC-kontaktside, stikretning, kabellængdegrænser og bennummerering
• NV3051F initialiseringskommandoer og eventuelle nødvendige registerindstillinger

Almindelige feltfejl er enkle: FPC'en spejles, nulstillingslinjen efterlades svævende, værten bruger den forkerte farverækkefølge, eller displayet lyser uden at modtage gyldige rammedata. En hvid skærm beviser normalt ikke MIPI-kompatibilitet. Det kan kun bevise, at baggrundsbelysningen og panelstrømmen er til stede.

Få din firmwareingeniør til at teste prøven med den samme processorfamilie, bro, stik og strømsekvens, der er planlagt til produktion. Hvis dit board bruger en anden MIPI-implementering, så spørg HONGJIA, om en brugerdefineret FPC- eller initialiseringskonfiguration er mulig, og hvilke ændringer der forbliver inden for standardmoduldesignet.

Hvilke dokumenter er nødvendige for at gå fra et displayprøve til designgodkendelse?

En prøve er nyttig til at kontrollere billedkvalitet og pasform. Det er ikke designgodkendelse. Anmod om et dokumentsæt, der lader hardware-, firmware-, mekaniske og indkøbsteams gennemgå den samme revision.

• Aktuelt produktdatablad med bekræftet opløsning og orientering
• Mekanisk tegning, der viser omrids, aktivt område, visningsområde, tykkelse, monteringsdetaljer og FPC-position
• Elektrisk specifikation, der dækker stikpinout, strøm, baggrundsbelysning og interfaceforhold
• Initialiseringskode eller kommandosekvens for NV3051F driver IC
• Optiske data for lysstyrke, kontrast, synsretning og ensartethed, hvor de er tilgængelige
• Drifts- og opbevaringstemperaturgrænser, plus inspektionskriterier for visningsfejl
• Revisionskontrolleret prøveidentifikation og eventuelle kendte forskelle mellem prøve- og produktionsversioner

Hvis berøring er en del af produktet, skal du behandle berøringspanelet, dækglasset, klæbemidlet og FPC som en separat anmeldelse. En skærm, der passer før limning, passer muligvis ikke, efter at den endelige optiske stak er angivet.

Hvor passer en 3,5-tommer vandret IPS-skærm - og hvor kan den være uegnet?

Denne 3,5-tommer MIPI TFT-skærm er en fornuftig kandidat, når du har brug for en kompakt farvegrænseflade, et vandret layout og en standard indlejret forbindelse. Det fortjener tidlig overvejelse for håndholdte instrumenter, industrielle kontroller, skønhedsudstyr, smart-home-grænseflader og andre produkter, hvor kabinetvolumen har betydning.

Det kan være uegnet, hvis dit produkt kræver læsbarhed i sollys uden et testet optisk design, drift under -20°C eller over 70°C, et transflekterende panel, usædvanlig høj lysstyrke eller en brugeroplevelse, der kun er portræt. Disse krav bør angives før citering. HONGJIA tilbyder også andre skærmkategorier, herunder bredtemperatur- og transfleksive produkter, men antag ikke, at HJ3450-02 har disse funktioner.

En anden praktisk grænse er software. Hvis din grafikstak ikke kan rotere eller adressere panelet i den krævede retning, kan ændring af displayet sent i udviklingen tvinge et redesign af tavle eller brugergrænseflade. Bekræft denne beslutning, mens prøven stadig evalueres.

Hvad skal et amerikansk design-in-team anmode om fra HONGJIA, før de udsteder en tilbudsanmodning?

Send et kontrolleret krav, ikke kun et produktlink. Angiv den bekræftede målopløsning, orientering, aktivt område, kabinetgrænser, temperaturområde, lysstyrkemål, værtsprocessor eller bro, MIPI-krav og påtænkt årlig efterspørgsel. Bed HONGJIA om at markere hver vare som standard, konfigurerbar eller brugerdefineret.

Anmod om prøver, FPC- og berøringsmuligheder, tilpasningsgrænser og produktionskontinuitetsbevis

Anmod om prøver fra den foreslåede produktionskonfiguration, inklusive den tilsigtede FPC, stik, baggrundslysopsætning og berøringsindstilling, hvis det er relevant. Bekræft, om HONGJIA kan tilpasse FPC, pin-tildeling, dækglas, berøringspanel, lysstyrke eller initialiseringsindstillinger - og spørg, hvilken minimumsordre, værktøj, leveringstid og valideringsarbejde hver ændring kræver.

For en produktionsbeslutning skal du bede om bevis for forsyningskontinuitet: den planlagte modulrevision, driver-IC sourcing-position, ændringsmeddelelsespraksis, kvalitetsinspektionsproces og support tilgængelig fra fabrikken eller FAE-teamet. Anmod ikke om certificeringer eller testrapporter som en formalitet; identificere hvilke standarder dit færdige produkt rent faktisk kræver, og bed om den relevante dokumentation.

Brug HONGJIA's3,5-tommer vandret MIPI-displayinformationfor at påbegynde den tekniske diskussion, så gør tilbudsbuddet betinget af at løse 640 × 480 versus 480 × 800 konflikten. Det rigtige næste trin er en dokumenteret prøvegennemgang – ikke en indkøbsordre baseret på en tvetydig tabel.
